电磁换向阀

型号：RPEK1-02G2 Y1111/01200E1

即时通知精度偏差

提高校准间隔期间的质量保证

设计坚固，即使在严苛环境下也能保持精密的测量

通过记录诊断值，实现透明的传感器监测

仿真功能简化安装

我们的工程师乐意为您提供有关过滤器应用、选型和实际工作情况下可达到的被过滤介质清洁度等级问题的建议。

立即留言

概述
性能与特点
参数尺寸
下载

应用

用于液压系统回油路

功能特点

防磨损保护：通过滤芯的全流式过滤作用，能满足最高清洁度等级要求。

防故障保护：通过系统回油路上的全流式过滤作用，最主要能保护液压补油泵免受污染物颗粒的污染。这些污染物颗粒是组装或维修后残留于系统中的，或由磨损产生的，或从外界进入系统的。

特殊部件

旁通阀：位置靠近进油口，防止由滤芯分离出的污染物颗粒进入净化油侧

可拆卸壳体：设备维护时，壳体与滤芯一起拆除，因此污染物不会被冲回油箱内

填充过滤器/旁通保护滤网：把注油过滤器集中到滤芯内，可预防因维修、修理而注油或重新注油时进入粗颗粒。注油可在过滤器中执行。因此，必须移除过滤器盖在操作过程中，注油过滤器充当旁通保护过滤网，以防止旁通阀开启时污物进入油箱内。

空气过滤器端口：滤芯连接件M42 x 2允许装配一个滤芯，承担油箱的过滤工作滤芯必须单独订购

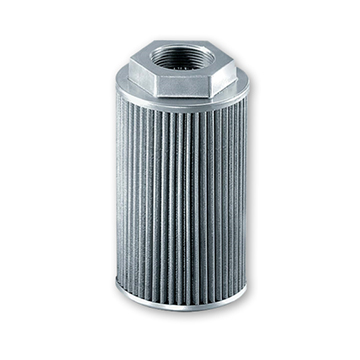

滤芯

油流方向从内到外。星型折叠式过滤材料特点包括：

• 过滤面积大
• 压降损失低
• 纳污能力强
• 使用寿命长

过滤器维护

通过使用堵塞报警器来设定合适的维护期，以确保滤芯的最佳使用功效

材料

螺旋式滤盖：玻璃纤维增强聚酰胺

过滤器滤头：铝合金

壳体：玻璃纤维增强聚酰胺，导电

密封：丁腈橡胶（可选用氟橡胶）

滤芯材料：EXAPOR ® MAX 2 - 无机多层微纤维网纸芯 - 浸渍树脂的纤维素网

填充过滤器：玻璃纤维增强聚酰胺纤维；聚酯网

附件

电气和目视式堵塞报警器可选，元件尺寸和技术参数见样本60.20

配有螺纹接口的M42 x 2滤芯必须单独订购，规格尺寸与技术数据参考目录表50.20和50.30

壳体出口处可选用加长管或扩散器。

加长管：合适长度的加长管可确保油液出口低于最低油位，并且可预防油液形成泡沫

直动式电磁换向阀，安装连接尺寸符合(CETOP-RP 121H) 标准与 ISO 4401，DIN 24340(CETOP 02)标准的板式安装

高达 320 bar 压力下的高效的液压能传输，通过优化设计以最小化压降

采用三阀腔的设计以节约生产成本

该阀可配置互换性直流电磁铁，并配置嵌入式整流电桥的交流供电器

多种电磁铁电气接口可供选择

CSA认证

线圈通过紧固螺母紧固在铁芯套管上，并且可 360°旋转以适应安装空间

标准系列的阀体经过磷化处理，钢部件进行镀锌保护处理并可以经受ISO 9227标准下的 240h 盐雾测试

用于移动设备的增强型表面保护并可以经受ISO 9227标准下的 520 h 盐雾测试

阀通径		04 (D02)
最大流量	l/min (GPM)	30 (8)
P, A, B口最高工作压力	bar (PSI)	320 (4640)
T口最高操控压力	bar (PSI)	210 (3050)
流体温度范围(丁腈橡胶)	°C (°F)	-30 ... +80 (-22 ... +176)
流体温度范围 (氟橡胶)	°C (°F)	-20 ... +80 (-4 ... +176)
工作环境温度范围	°C (°F)	-30 ... +50 (-22 ... +122)
供电电压容许误差	%	AC: ±10 DC: ±10
最大切换频率	1/h	15 000
切换时间›在 ν=32 mm 2 /s (156 SUS)最大切换频率	ms	30 ... 50
切换时间›在 ν=32 mm 2 /s (156 SUS)最大切换频率	ms	AC: 70 ... 100 DC: 30 ... 50
质量 - 带一个电磁铁 - 带两个电磁铁	kg (lbs)	0.9 (1.98) 1.3 (2.75)
	数据手册	类型说明
总体信息	GI_0060	产品信息及工作条件
线圈类型/接口	C_8007 / K_8008	C19B* / K*
安装接口尺寸/允许误差	SMT_0019	04通径
备件	SP_8010
底板	SP_0002	DP*-04
